La caja negra es un dispositivo Localizador Automático de Vehículos (AVL) que utiliza un modem GSM/GPRS y un módulo de Posicionamiento Global por Satélite(GPS).

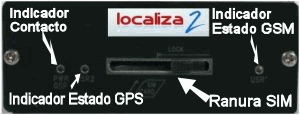

1. Descripción paneles
2. Instalación
Para instalar la caja negra en el vehículo, siga estos pasos:
- Seleccione un lugar conveniente en el vehículo, evitando lugares que expongan al dispositivo a un excesivo calor o humedad.

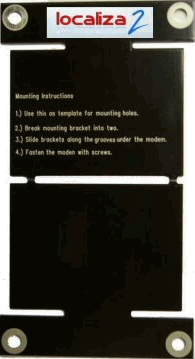

- Coloque la caja negra en el lugar y marque la posición para los tornillos.
- Usando las marcas como guía, taladre los agujeros.
- Alinee la caja negra en los agujeros y asegúrelo con los tornillos.
3. Instalando cables
Durante la instalación, debe tomar las siguientes precauciones para un correcto montaje de la caja negra:
- Quite la corriente del dispositivo.
- Todos los cables deberían ser conectados al vehículo y el equipo de tal modo que se reduzca la tensión causada por la vibración generada por los movimientos del vehículo.
-
Use las terminaciones adecuadas en todos los cables.

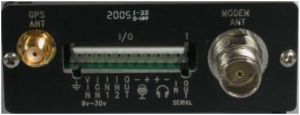

Conector WAGO

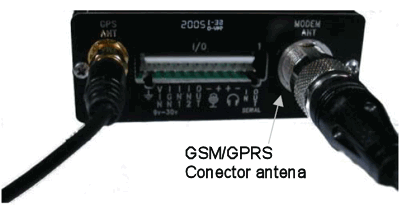

4. Conectando la antena GSM/GPRS
ASEGURESE DE QUE LA CAJA NEGRA ESTA DESENCHUFADA DE LA CORRIENTE ANTES DE CONECTAR LAS ANTENAS. EN CASO CONTRARIO LA TARJETA SIM PODRÍA RESULTAR DAÑADA y LA CAJA NEGRA INSERVIBLE.
Enrosque la antena GSM/GPRS al conector de antena de la caja negra.
5. Conexión a la corriente
1. Conecte la caja negra a la toma de corriente de 12 v y dele al contacto.
2. El LED Power debe quedar fijo en color rojo y el LED GSM Status debe comenzar a parpadear en color verde.
3. Una vez la caja negra coja señal de la red de GSM, el LED GSM Status debe quedarse fija en color verde. Si el LED GSM Status se queda parpadeando, significa que hay algún problema con la tarjeta SIM o con la recepción de señal.
